首頁 > 產品展示 > ZYQ型增壓器ZYQ型增壓器

詳情描述

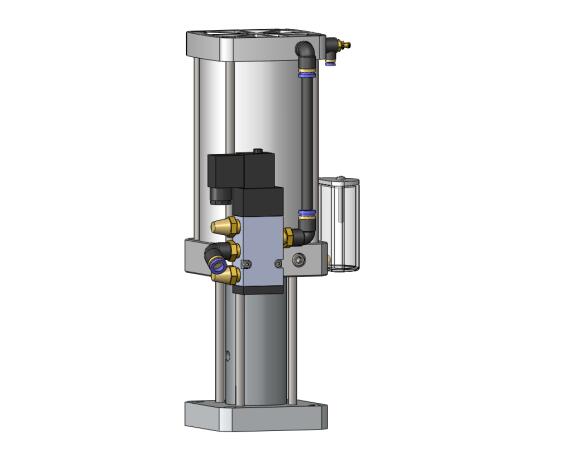

ZYQ型增壓器性能規格

ZYQ型增壓器是能把壓力較小的氣壓轉變成壓力較大的液壓,從而使數控機床能把成本較低的氣壓生成其所需較大壓力的液壓。
1、能自動將進入油缸內的空氣排出,使增壓器的出力與行程保持不變。
2、采用高質量的耐磨導向環和德國進口密封圈。
3、采用專利技術杜絕氣缸空氣進入油缸。
4、性能穩定、使用壽命長。

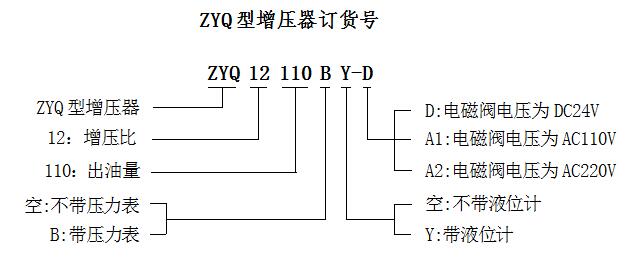

ZYQ型增壓器訂貨舉例

如:ZYQ12110BY-D表示
1:增壓器為ZYG型打刀缸
2:增壓器增壓比為1:12.7
3:增壓器出油量為110CC
4:增壓器帶有壓力表
5:增壓器油杯裝有液位計
6:電磁閥電壓為DC24V


ZYQ型增壓器規格參數表


型號

增壓比

出油壓強(Mpa)

出油量

CC

總高

mm

下載圖紙

進氣氣源壓力(Mpa)

0.4

0.5

0.6

ZYQ06050

1:6.25

2.5

3.125

3.75

50

275

PDF圖

CAD圖

ZYQ08080

1:8

3.2

4.0

4.8

80

275

PDF圖

CAD圖

ZYQ08120

120

351

PDF圖

CAD圖

ZYQ08150

150

413

PDF圖

CAD圖

ZYQ08200

200

517

PDF圖

CAD圖

ZYQ11040

1:11

4.4

5.5

6.6

40

267

PDF圖

CAD圖

ZYQ12080

1:12.7

5.08

6.35

7.62

80

363

PDF圖

CAD圖

ZYQ12110

110

443

PDF圖

CAD圖

ZYQ12120

120

495

PDF圖

CAD圖

ZYQ12160

160

613.5

PDF圖

CAD圖

ZYQ12180

180

681

     PDF圖

CAD圖

ZYQ12210

210

544.5

PDF圖

CAD圖

ZYQ12250

250

628

PDF圖

CAD圖

ZYQ16110

1:16

6.4

8.0

9.6

110

532

PDF圖

CAD圖

ZYQ16180

180

549.5

PDF圖

CAD圖

ZYQ17060

1:17.35

6.94

8.675

10.41

60

367

PDF圖

CAD圖

ZYQ17080

80

455

PDF圖

CAD圖

ZYQ17100

100

527

PDF圖

CAD圖

ZYQ17110

110

569

PDF圖

CAD圖

ZYQ17120

120

620.5

PDF圖

CAD圖

ZYQ17160

160

564.5

PDF圖

CAD圖

ZYQ17210

210

700

PDF圖

CAD圖

ZYQ21120

1:21

8.4

10.5

12.6

120

499.5

PDF圖

CAD圖

ZYQ21160

160

616

PDF圖

CAD圖

ZYQ25060

1:25

10

12.5

15

60

488

PDF圖

CAD圖

ZYQ30070

1:30

12

15

18

70

475.5

PDF圖

CAD圖
